快響應，高精度 | 金絲焊接機步科解決方案

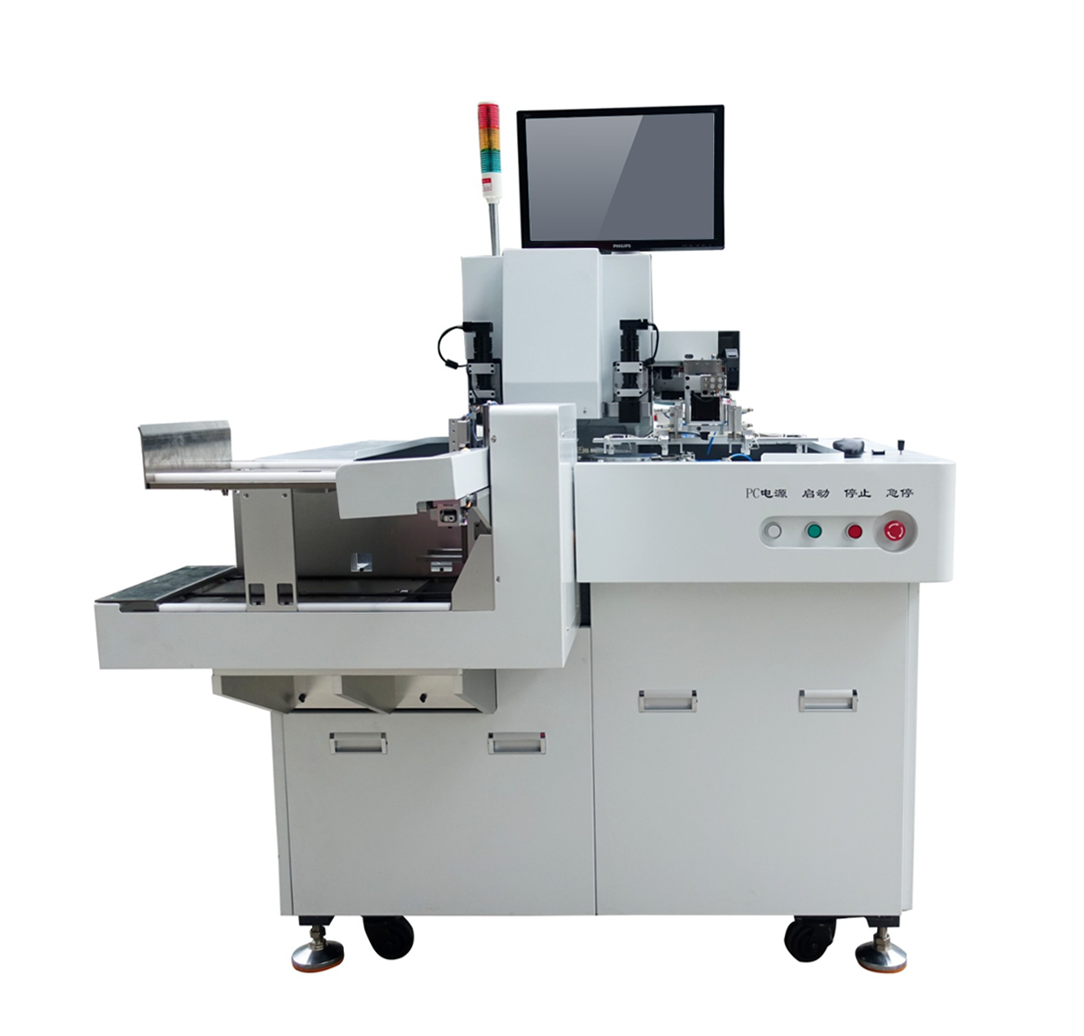

全自動焊線機在LED行業應用已經很普遍，是LED行業封裝不可缺少的設備，由于全自動焊線機技術含量較高，國內絕大部分市場還是進口設備占領，焊線機對響應、精度、穩定性有嚴格要求，與國外設備相比，國內在高分辨率XY運動平臺和邦頭精度，高速下熱超聲鍵合工藝方面，超低弧焊接能力、多層線弧焊接能力，穩定性及成品率等方面仍存在差距。

一、步科解決方案

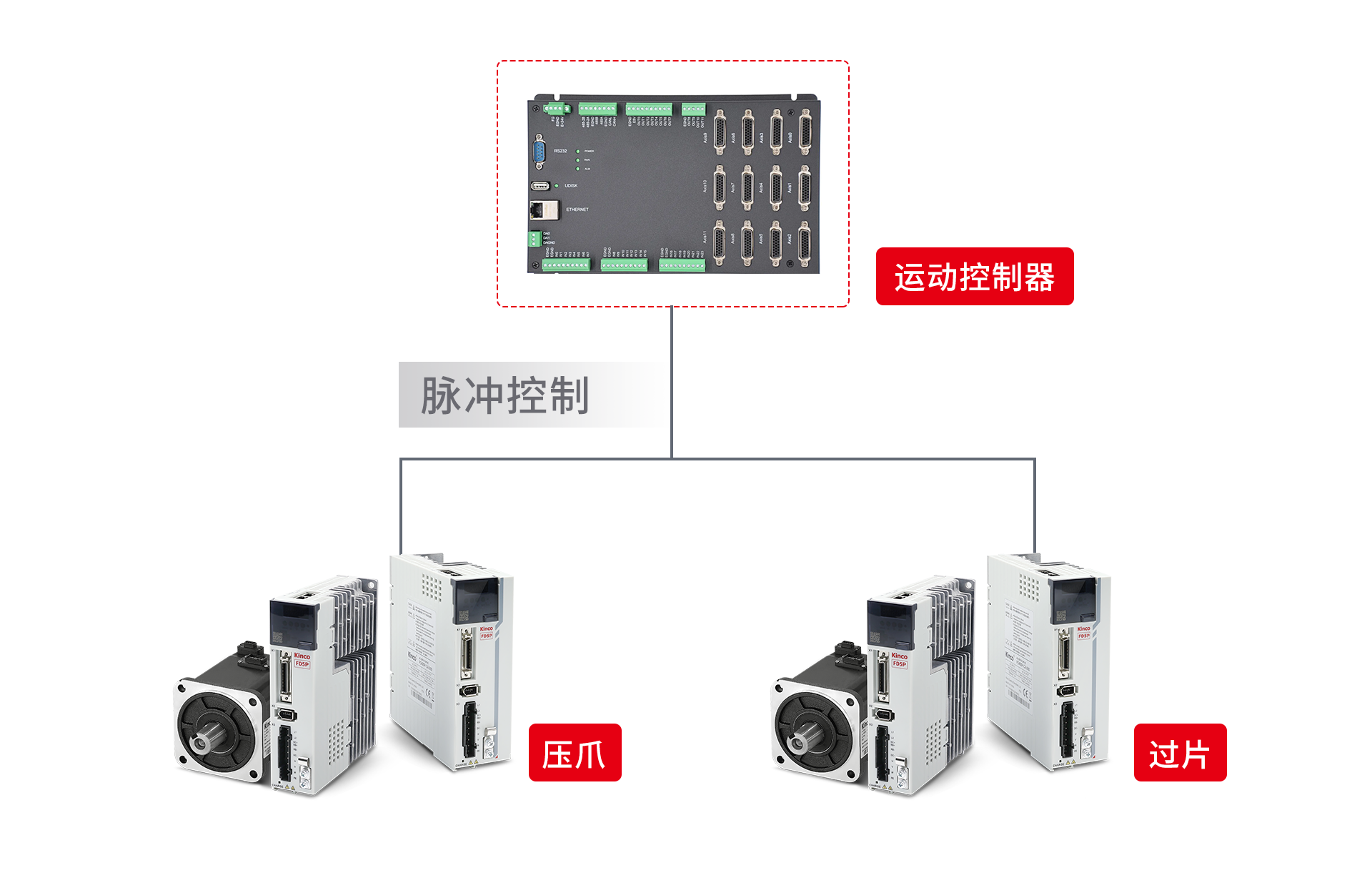

1. 金絲焊接機驅動方面采用步科新一代PK系列400W交流脈沖伺服，過片和壓爪兩個軸。

2. 過片軸輸送原料，要求定位穩（不能過沖和到位慢），響應快（響應速度需要控制在2ms內）。

3. 壓片軸加工工件，要求響應快的同時，滿足較高扭矩，保證工件壓到位。

4. 整機在停機狀態下需求剛性高，運行狀態下噪聲小，

5. 長期工作狀態下電機溫度低。

6.

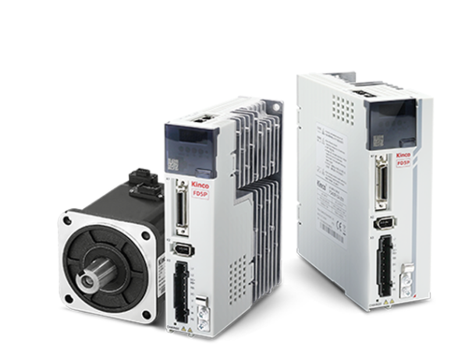

二、產品介紹 |PK系列交流伺服

1. 搭載全新平臺，新的芯片主頻頻率提升2.4倍。最高可達16K電流環，16K速度環，8K位置環。

2. 支持多種控制協議，脈沖，CANopen、EtherCAT、Modbus總線控制。

3. 精準定位，最高搭配23位編碼器，提高伺服系統定位精度和響應能力?？捎行嵘a(chǎn)良率和效率。

4. 驅動器使用FFT多點陷波濾波器減小電機在運行中產生的速度振蕩，有效抑制設備運行產生大幅度振動。助力設備快速平穩運行。

三、方案優勢

1. 精度高

最高搭配23位編碼器，定位精度最高可達≤±5”。

2.響應快

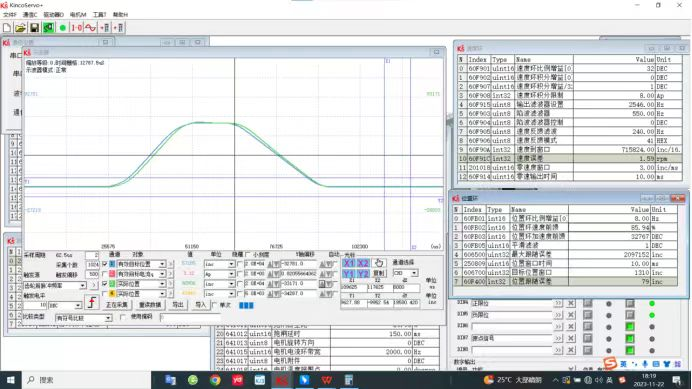

16K電流環-16K速度環-8K位置環，滯后時間可控制在2ms內。

3.過載強

全功率段標配3倍過載能力，提供強勁力矩，保證工件按壓到位。

4.運行穩

可使用FFT多點陷波濾波器(可同時使用4個)減小電機在運行中產生的速度振蕩,有效抑制設備運行產生的大幅度振動，保證設備平穩運行。
